TMP số hóa hệ thống DC

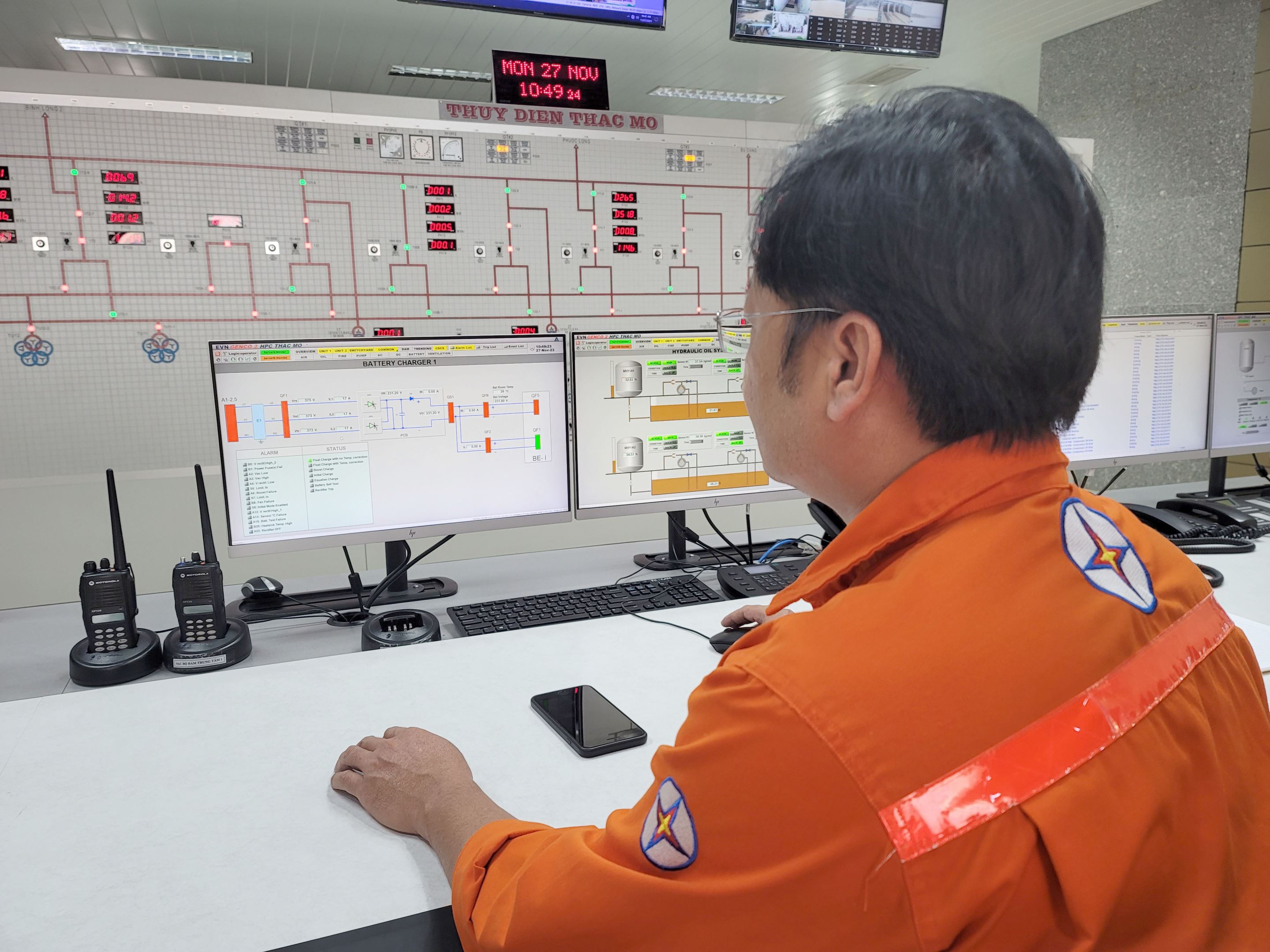

Điều hành viên TMP điều khiển và giám sát nguồn DC

Hệ thống nguồn DC đảm bảo sự hoạt động ổn định cho hệ thống điều khiển và bảo vệ  trong các trạm biến áp và các hệ thống phụ tải quan trọng khác và là thành phần hết sức quan trọng khi có nhu cầu “Khởi động đen”. Nếu hệ thống nguồn DC 220V này gặp sự cố sẽ dẫn đến mất nguồn cung cấp cho hệ thống điều khiển, bảo vệ và các phụ tải khác, ảnh hưởng tới hoạt động của thiết bị, nghiêm trọng hơn là gây sự cố cho nhà máy điện.

Theo thiết kế ban đầu, hệ thống DC gồm 120 bình ắc quy a xít chì dung lượng 600Ah. Việc vận hành bảo dưỡng tốn nhiều thời gian, cần phải thường xuyên kiểm tra điện áp từng bình bằng đồng hồ VA, bên cạnh đó, việc kiểm tra thủ công không thể nắm được tình trạng hoạt động của ắc quy theo thời gian thực, tốn nhiều thời gian, công sức khi phân tích dữ liệu vận hành. Định kỳ dưỡng ắc quy, kỹ thuật viên làm việc với dung dịch a xít và cặn phân rã chứa chì, tiềm ẩn những rủi ro bỏng a xít và nhiễm độc chì; không những thế, trong quá trình bảo trì bảo dưỡng cần thao tác cô lập phân nhánh ra khỏi hệ thống để kiểm tra nội trở của ắc quy, tiềm ẩn nguy cơ hệ thống điều khiển bị vô hiệu hóa, làm gián đoạn sản xuất điện.

Với mục đích nâng cao độ tin cậy hệ thống nguồn nuôi DC 220V, lực lượng kỹ thuật TMP đề xuất thay thế bình ắc quy hở bằng bình ắc quy kín, lựa chọn sản phẩm đáp ứng tiêu chuẩn công nghiệp, đảm bảo các thông số kỹ thuật vận hành; đồng thời thiết kế, lắp đặt module giám sát ắc quy của hãng DataTaker để giám sát điện áp. Hệ thống giám sát “Tình trang sức khỏe” của từng bình ắc quy trong hệ thống ắc quy được ứng dụng công nghệ 4.0 thông qua các module CEM. Một module CEM giám sát được tối đa 20 bình ắc quy thông số về điện áp, số giờ vận hành.v.v. Các module CEM được kết nối với nhau và kết nối với bộ quản lý tập trung DT85 qua chuẩn giao tiếp RS485. Hệ thống giám sát ắc quy bao gồm 6 Module CEM và 1 bộ quản lý trung tâm DT85, được giao tiếp với nhau qua chuẩn giao tiếp RS485.

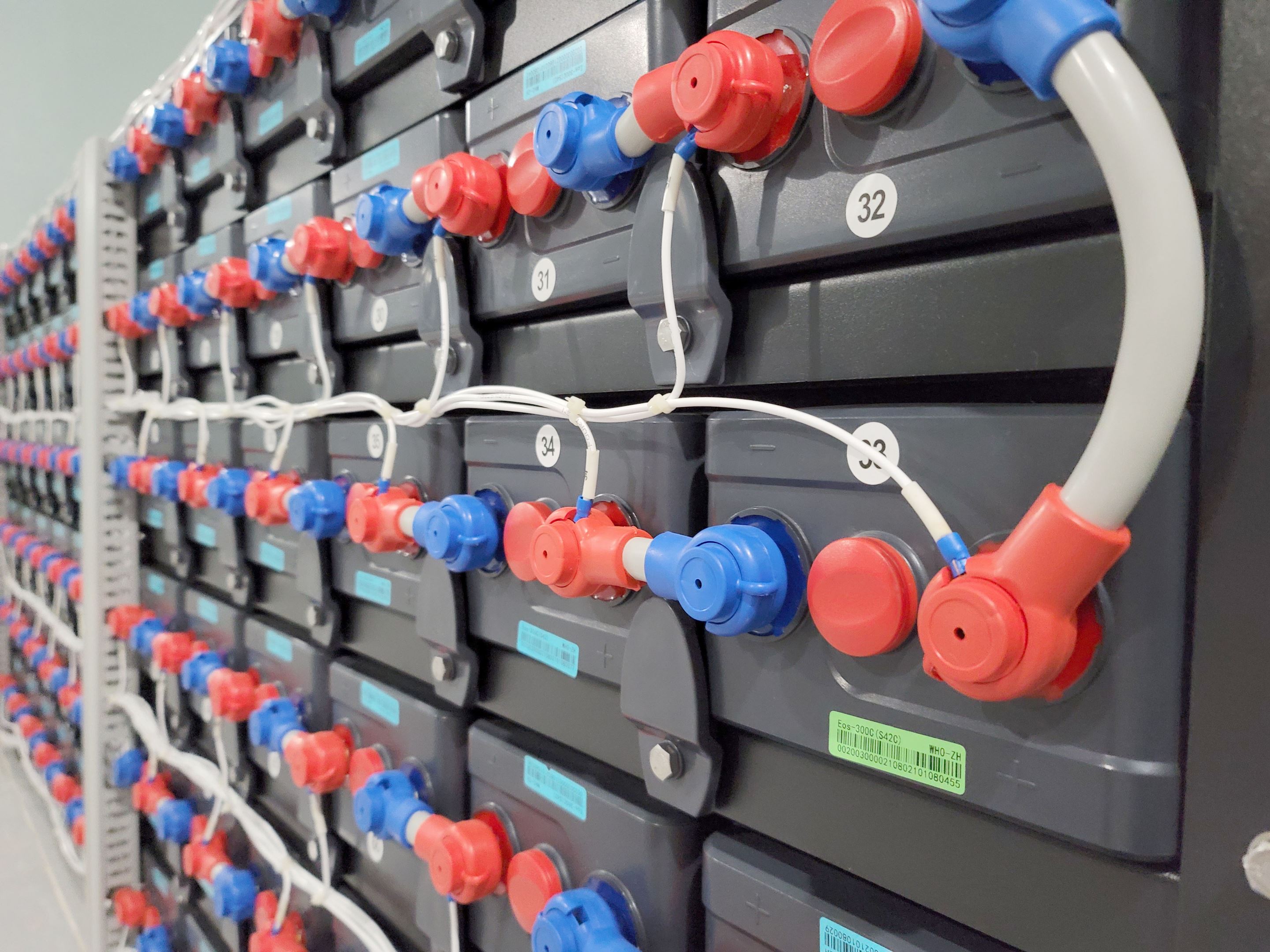

Từng bình ắc quy được kết nối với module CEM

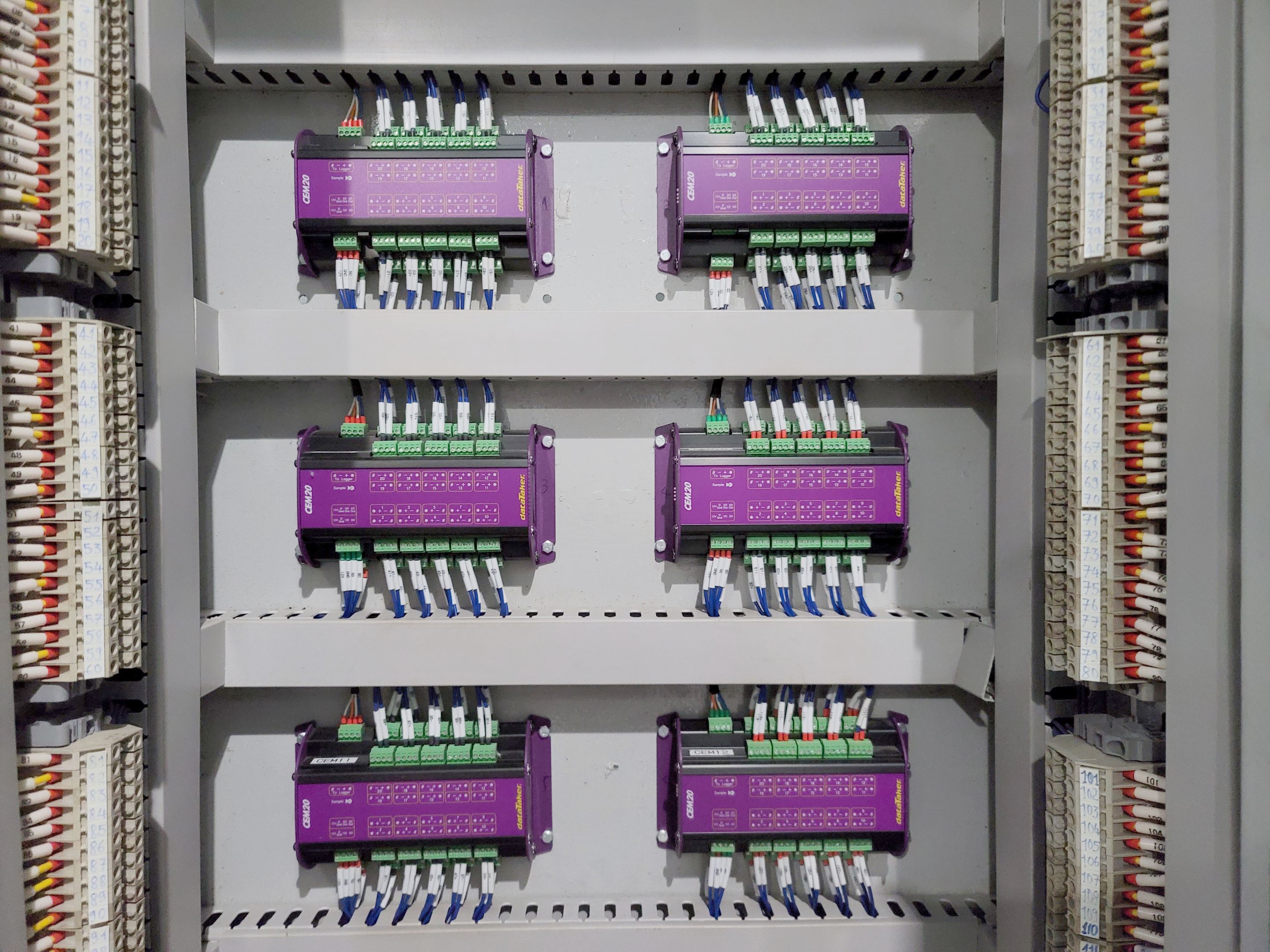

Tổ hợp module CEM

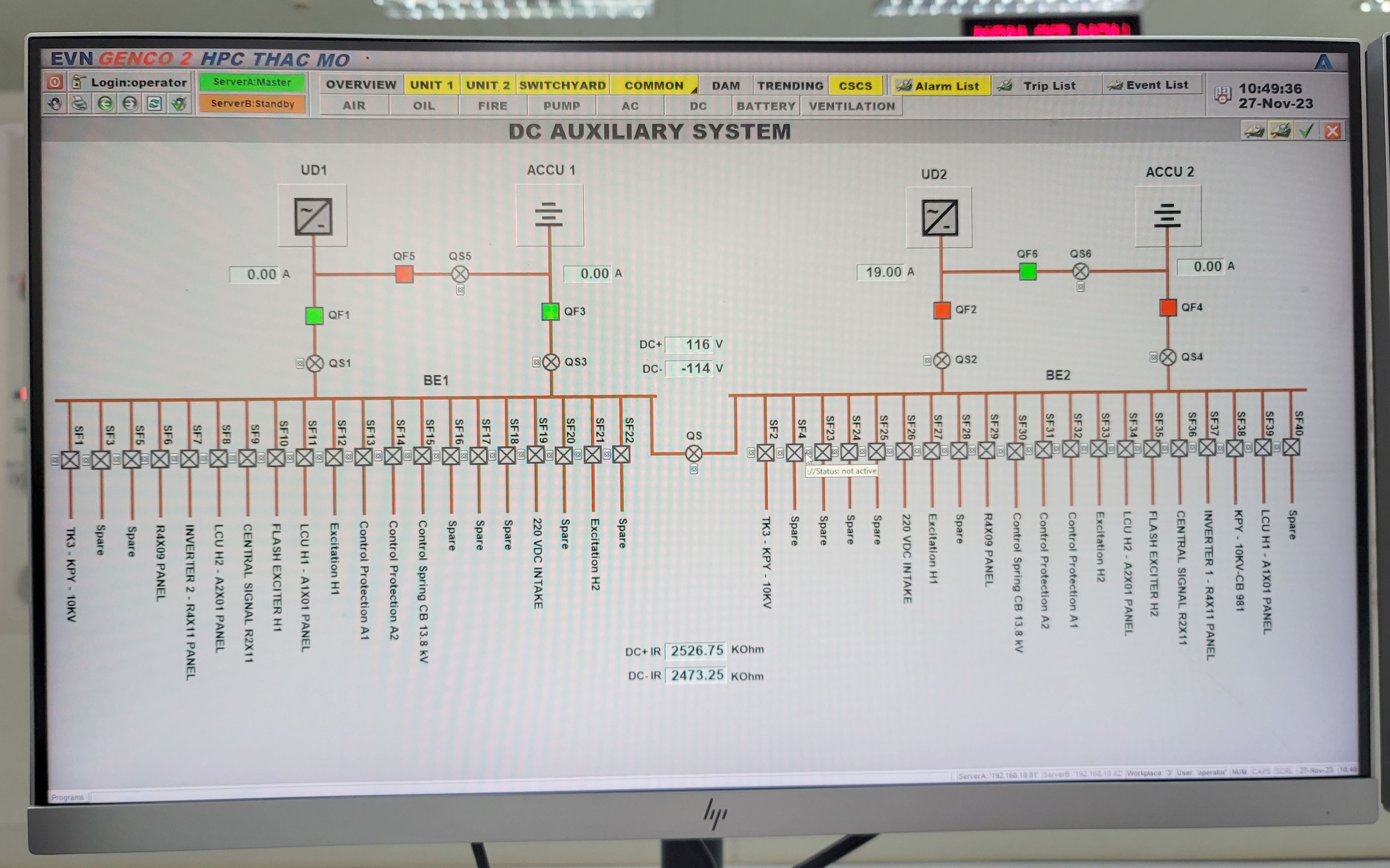

Giao diện điều khiển và giám sát phụ tải DC

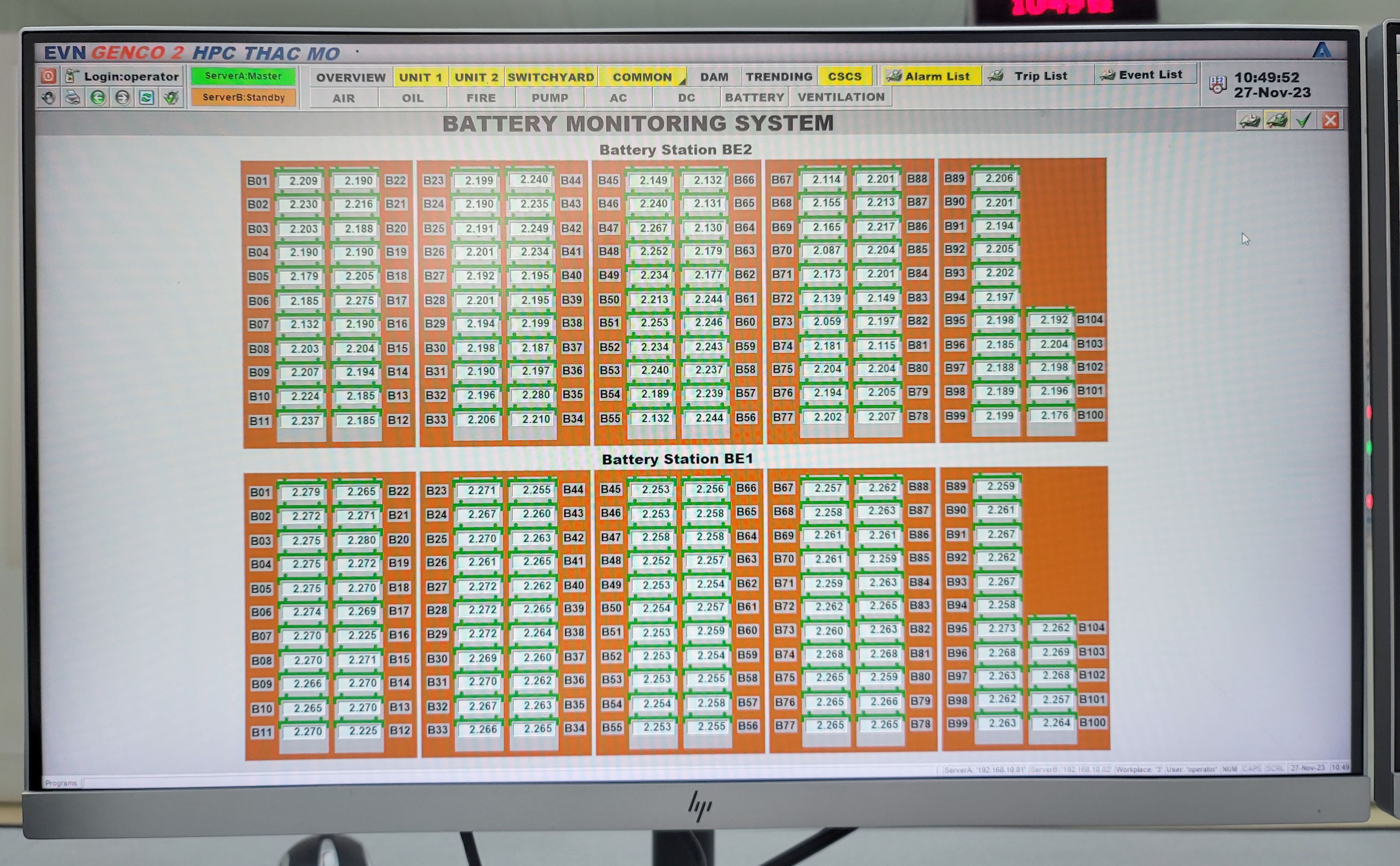

Thông số điện áp bình ắc quy được giám sát tự động 24/24

Là phần tử quan trọng, nguồn điện DC 220V cung cấp năng lượng cho hệ thống điều khiển và bảo vệ  trong các trạm biến áp và các hệ thống phụ tải quan trọng khác trong nhà máy điện. Hiện nay, nguồn DC 220V đã ứng dụng công nghệ 4.0, giám sát điện áp 24/24 hoàn toàn tự động, đạt độ tin cậy cao, góp phần nâng cao hiệu suất làm việc của người lao động ./.
